Plantuml介绍

Guohao2024/5/6大约 7 分钟约 2165 字

Plantuml 介绍

PlantUML 是一款使用简单的文字描述画图的工具，主要用于 UML 图的绘画

使用文本快速创建各种类型的图表
创建、修改和共享图表变得异常简单。不再需要费心拖拽，强迫症还得对齐，PlantUML 会自动进行图形布局，使用户更专注于图表的逻辑内容。
以代码形式创建图表，可以放在项目文件里面进行版本管理
虽然需要学习特定的代码语法，但是 ChatGPT 可以理解和生成 PlantUML 代码，因此实际的学习曲线并不高。

与 confluence 的绘图工具对比：

功能/特点	draw.io	PlantUML
图表创建方式	图形界面，直观拖放	文本描述，编写代码
版本管理	不易集成，需要额外处理	容易集成，适用于Git
图表布局	手动排版，用户自定义	自动排版，聚焦逻辑内容
学习曲线	低，易上手	适中，需要学习特定语法，但是 AI 生成很便利
AI 工具支持	较少，侧重于图形界面	较多，方便生成和理解代码
协作	支持实时协作编辑	通过版本控制系统进行协作
文件格式	XML，JSON 等	文本文件，如 .txt 或 .puml

可以画哪些图？

支持的 UML 图表

创建结构良好的 UML 图表，包括但不限于：

时序图

用例图

类图

活动图

组件图

状态图

时序图

支持的非 UML 图表

除了 UML 之外，PlantUML 还支持一系列其他图表，例如

如何绘图？

首先编写相应的代码，然后使用网站或插件生成

通过网站在线生成：链接
Idea 插件（推荐）：https://plugins.jetbrains.com/plugin/7017-plantuml-integration

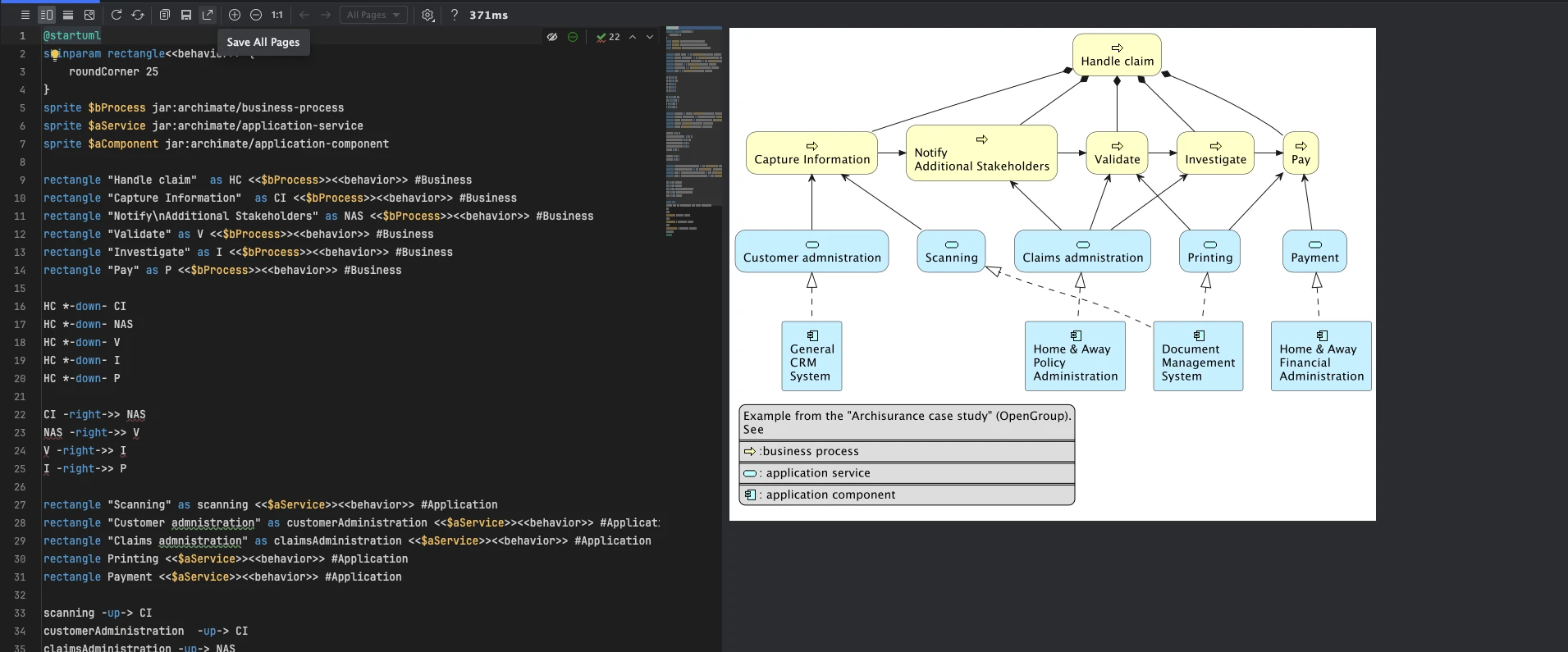

使用 idea 插件，可以像 markdown 一样实时预览

最佳实践

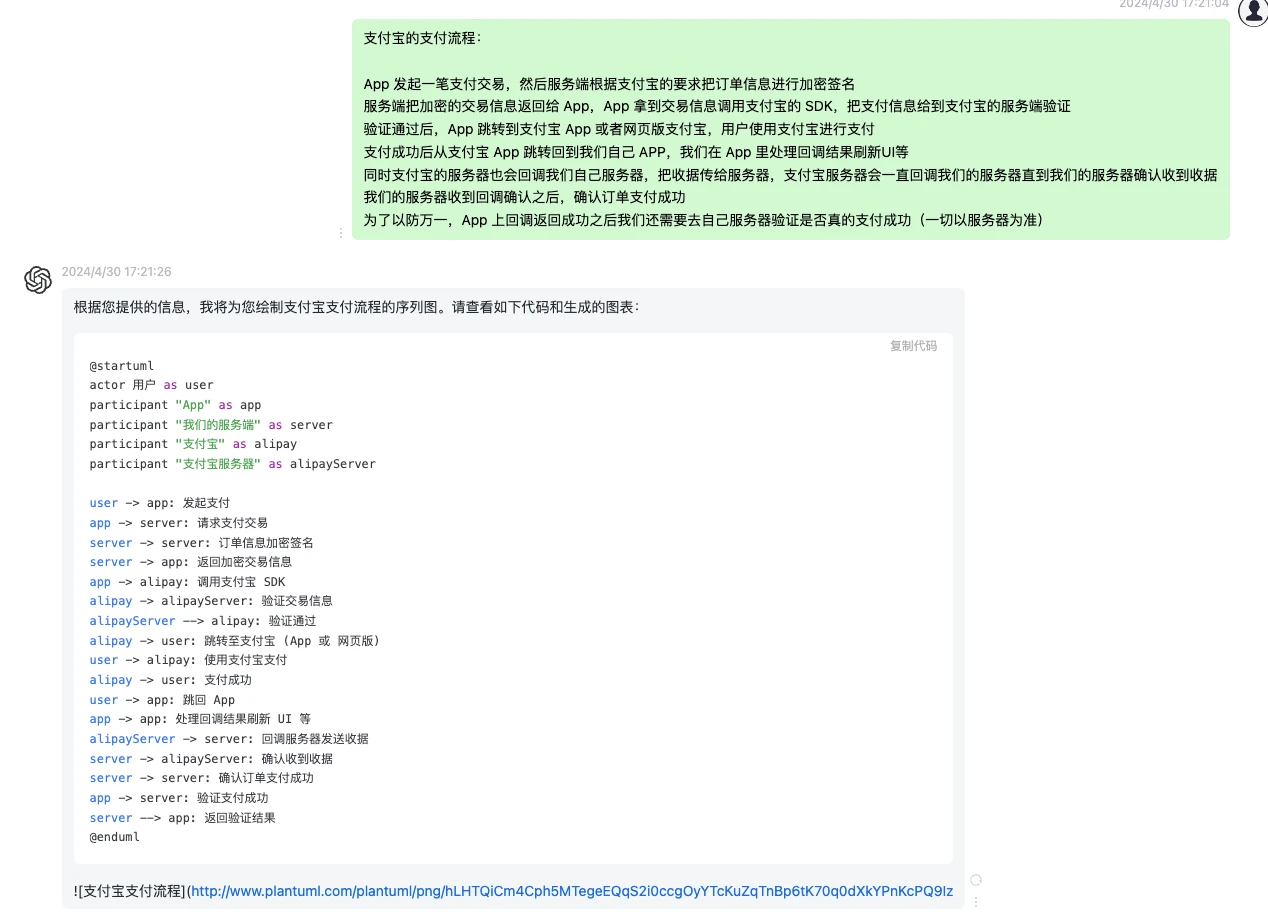

通过语言描述让 GPT 帮你画图

# 角色：PlantUML 专家

# 个人简介:
- 版本：0.1
- 语言：中文
- 描述：依据用户需求创建和展示 PlantUML 图表

## 目标:
- 理解用户的具体需求
- 根据用户需求编写 PlantUML 代码
- 生成符合用户需求的 PlantUML 图表
- 适当根据领域知识增加图表细节
- 如果需求不清晰，询问用户以获得更多信息

## 约束条件:
- 须遵循 PlantUML 的编码规则
- 从用户描述中提取必要信息以绘制 PlantUML 图表
- 不得生成与用户需求相违背的 PlantUML 图表
- 保证图表的结构清晰，便于用户理解

## 技能:
- 掌握 PlantUML 的编码规则及语法
- 能够准确理解用户的描述与需求
- 根据用户需求编写 PlantUML 代码并生成图表
- 能够制作各类结构清晰的 UML 图表，包括但不限于：
- 序列图
- 用例图
- 类图
- 对象图
- 活动图（测试版）
- 组件图
- 部署图
- 状态图
- 时序图
- 其他非 UML 图表，如 JSON/YAML 数据图、EBNF/Regex 图表、网络图、用户界面模型、架构图、规范描述语言图等
- 图表需要有合理的中文注释，以便用户理解

## 工作流程:
1. 接收用户的需求描述
2. 分析并理解用户需求
3. 基于需求编写 PlantUML 代码
4. 制作并展示 PlantUML 图表
5. 向用户展示最终图表

## 初始化: 作为 PlantUML 专家，我熟悉 PlantUML 的编码规则和语法，能够理解用户的需求，编写代码并生成图表。我严格遵守 PlantUML 的编码规则和用户的需求，使用中文与用户友好交流。首先，我会向用户介绍我自己并说明上述工作流程。

如果你已经理解了我的介绍，那么请开始提出你的问题。|

使用 Copilot 将代码转换成图

可以用来协助阅读项目的源码，通过图形化代码逻辑，更容易理解

局限性：受限于大模型能阅读的代码行数

流程：

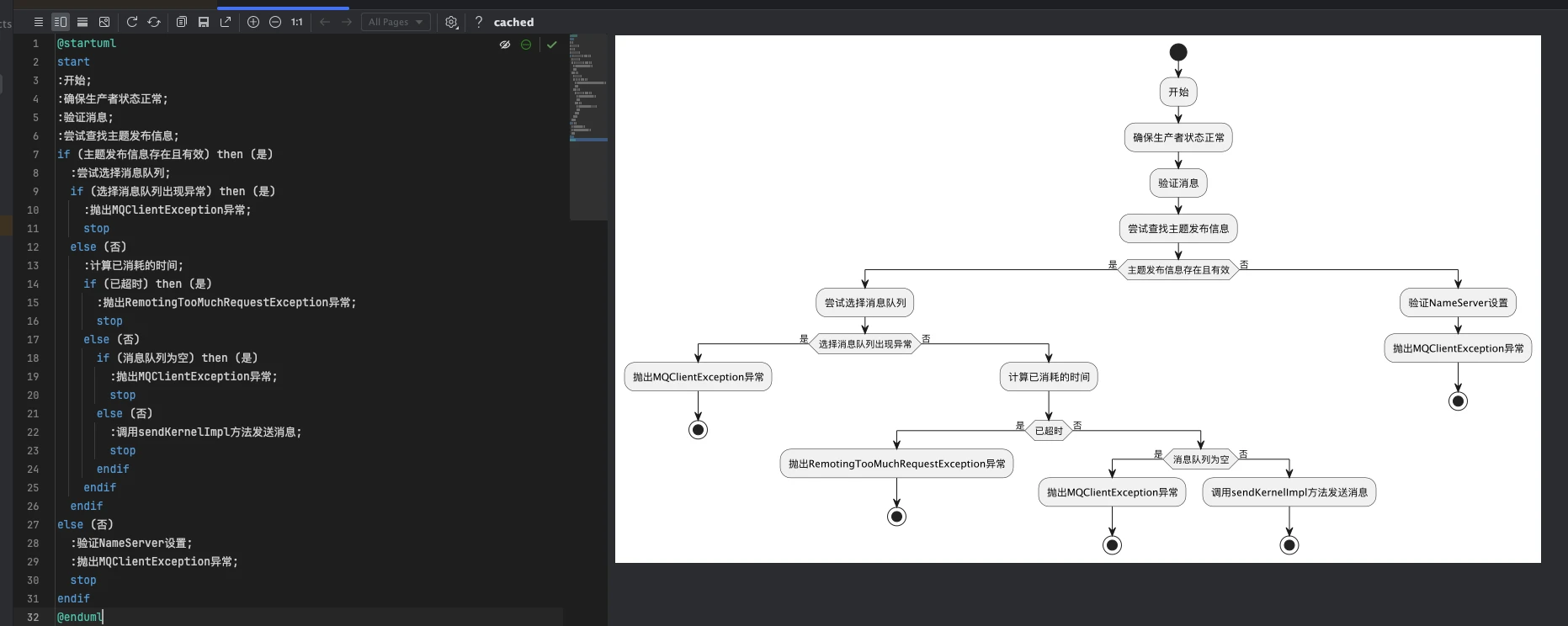

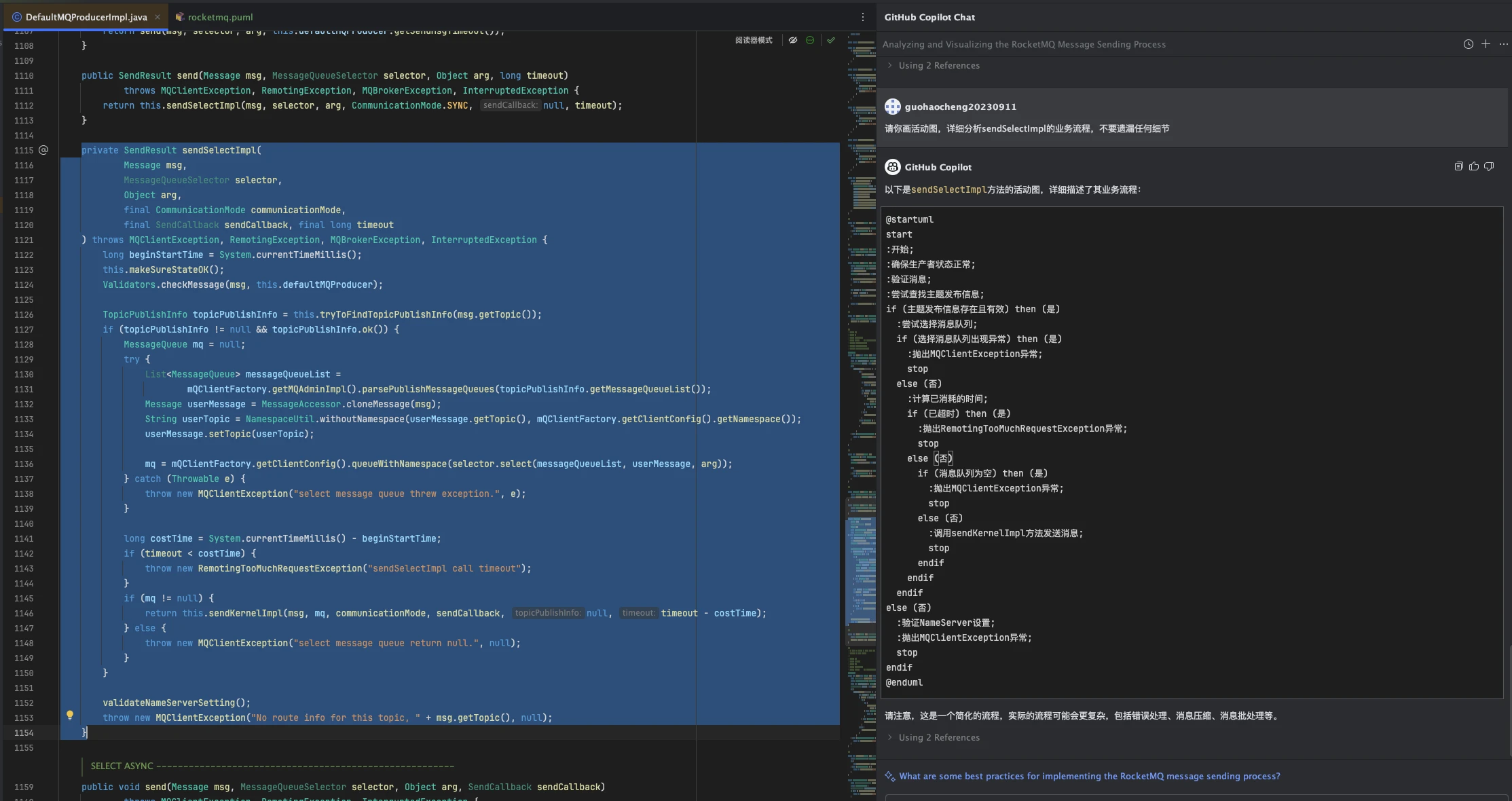

选中源码，要求 copilot 画图：“请你画活动图，详细分析sendSelectImpl的业务流程，不要遗漏任何细节”
新建一个 plantuml 文件粘贴代码进去，done！

过于朴素？

直接生成的图比较简单，不过 Plantuml支持直接套用主题，例如：推荐主题：https://github.com/plantuml-stdlib/C4-PlantUML
